一、稳车集控系统

　　1、产品结构

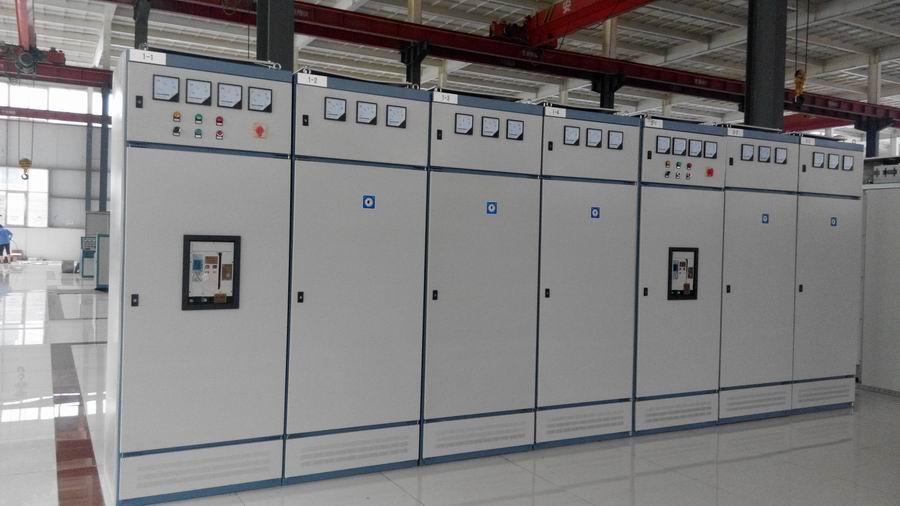

　　由2-3台GGD柜和1台进线柜实现稳车配电，由1个控制柜和1个操作台实现稳车控制。

　　2、产品特点

　　1）采用PLC可编程控制稳车集控系统，是目前国内*的控制系统。

　　2）稳车群控制同时性好，易操作易控制、安全、便捷、显示直观。

　　3）本系统技术先进，性能稳定，维护量极少。

　　4）稳车集控系统主要是保持建井时，调节多部稳车运行速度达到吊盘平衡，保护吊盘上的工作人员和工具，防止滑落出现损失。

　　二、风机控制系统-FZG

　　整套系统采用西门子可编程控制器进行控制，同时所有网络化及模拟量安装于风机变频控制柜内，实现了控制的网络智能化。

　　系统采用以太网模块，在提高系统可靠性的同时可方便地与各类工业用可编程器进行对接，省去了大量的控制接线，具有安装调试简单，维护方便，故障率低等一系列优点，同时具有控制准确、操作方便等特点。

　　软件化的设计：系统运用软件化的设计思想，能用软件实现的功能，决不用硬件，提高了系统的稳定性，大大减少了系统的硬件故障。

　　多种控制方式：1.本系统具有单启、联启控制方式，即在风机变频控制柜上选择相应的开关，可方便地实现单启、联启的切换。2.同时本系统还具有手动和自动控制方式，即在风机变频柜上选择相应的开关，可方便实现手动和自动方式的切换。3.同时本系统还具备风机正、反向的控制方式，即在风机变频柜上选择相应的开关，可方便实现风机正转和风机反转方式的切换。

　　三、矿用变频空压机电控

　　1. 主要功能：对风机进行电气控制和保护以及调速；通风机和矿井通风参数的监测监控、数据通讯。

　　2. PLC控制系统采用西门子S7系列可编程序控制器，并配备以太网模块。实现系统联锁、起、停控制、 保护、通风机工作状态在线监测及数据通讯等功能。具体设计功能如下：

　　1）采用一主一备两路风机控制系统，并且主风机和备用风机能够进行工频和变频的自由切换，在自动控制变频出现故障时，系统自动可靠的按预定时间切换到工频。

　　2）能够在工频和变频下对风机进行正转和反转的操作，并且能够在变频自动情况下，通过设定风量来调整变频器使其能够输出稳定的风量。

　　3）实现风门和风机连锁控制，能够自动切换主、备风机风门，并对其进行开关。具体启动顺序为：启动风门，再启动风机；关闭顺序为：关闭风机，再关闭风门。

　　4）能够检测现场的实时参数，具体参数如下：

　　Ø矿井入口静压Ø风道风速Ø风道瓦斯浓度Ø风机轴承温度、电机轴承温度Ø风机振动检测Ø电机功率Ø定子电流Ø定子电压Ø功率因数Ø风机主电机开停信号及正反转信号Ø风门开关信号及状态指示Ø设备声光报警
