TE171和TE131液压站

发布时间:2018-04-19来源:矿井提升机点击:5729

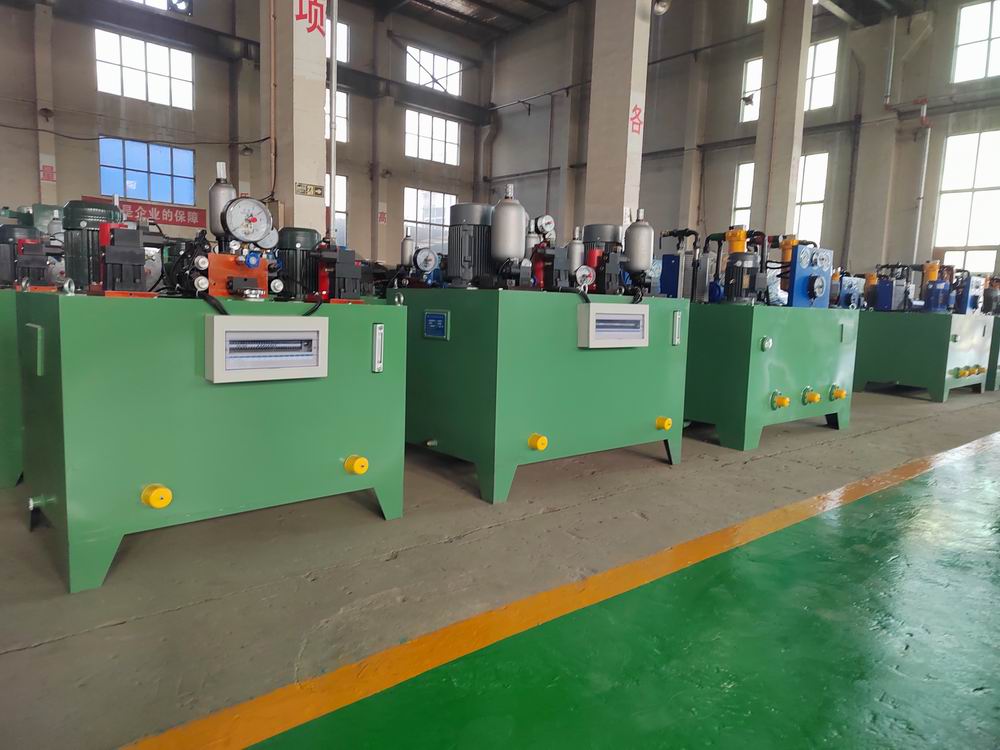

TE171和TE131液压站

TE17和TE13系列液压站使用说明

1、 液压站作用主要是:

     1)、为盘形制动器提供可以调节的压力油,是提升机获得不同的制动力矩。

     2)、在任何事故状态下,可以使盘形制动器的油压迅速降低到预先调定的某一值,经过延时后,盘形制动器的全部油压值迅速回到零,使盘形制动器到达全制动状态。即:可以实现对提升机的一级(紧急)制动、二级制动能力。

     3)、可以供给单绳双筒矿井提升机的调绳装置所需要的控制压力油。

经过技术改进后,该型号完全满足2016年版的《煤矿安全规程》第425条关于“安全制动必须有并联冗余的回油通道”的规定


2、 液压站主要技术参数:

系统工作油压                             6.3Mpa 或14MPa

系统供油量                               9.0L/min

二级制动延时时间                         0~10S(由电气完成)

比例调压电子放大器控制信号               DC 0~10V

电子放大器电源                           DC 24V

液压油牌号                               YB-N46号抗磨液压油

工作油温                                 15~65℃

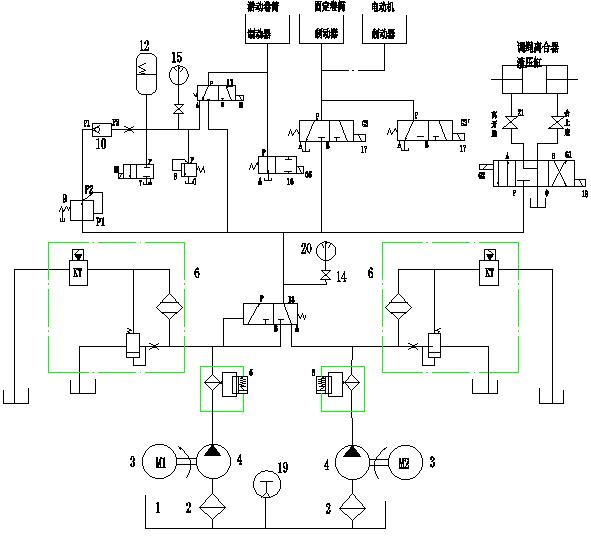

3、 液压站工作原理图:



4、液压站常用配件:

液压站密封圈

比例阀

电磁阀

电磁铁

减压阀

单向阀

溢流阀

液动换向阀

压力表

压力表开关

电接点压力表

油泵
