满足2016版《煤矿安全规程》的液压站

发布时间:2018-01-24来源:公司新闻点击:4162

满足2016版《煤矿安全规程》的液压站

满足2016版《煤矿安全规程》的液压站

满足2016版《煤矿安全规程》第425条:

“安全制动必须有并联冗余的回油通道”的液压站

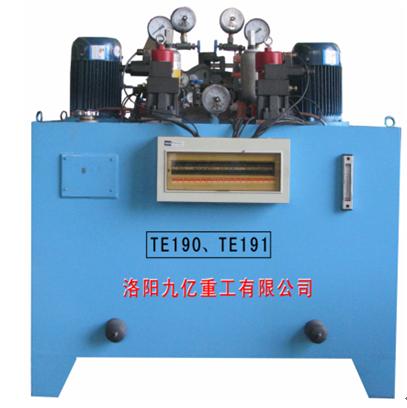

   TE190、TE191液压站是我公司近期新开发的一种节能型产品。它可为提升机的盘型制动闸配套使用。

     TE190/TE191液压站完全满足2016版《煤矿安全规程》第425条的“安全制动必须有并联冗余的回油通道”要求。

一、基本参数:

      额定压力:7Mpa

油泵***大油压:14Mpa

残    压:≤0.5Mpa

油泵排量:14升/分

工作油温:15℃—65℃

用油牌号:N32#抗磨液压油(冬季)

N46#抗磨液压油(夏季)

比例调压装置允许***大输入电流:800mA

电机功率/转速:2.2KW/1400R


二、主要特点

   1、A、B两个出油管的回油通道均采用冗余设计,大大提高了系统安全制动时的可靠性

   2、执行电磁阀统一规格,均为DC24V,可互换;

   3、完全独立的两台泵站系统及二级制动系统;

   4、所有零部件台面安装,便于维修。

三、工作原理

    TE190TE191液压站,为两套独立工作系统,其中主要包括有:电机,油泵,粗过滤器,精滤器,电液调压装置,两套完全独立的系统,一套工作,一套备用,经一开关简便转换。

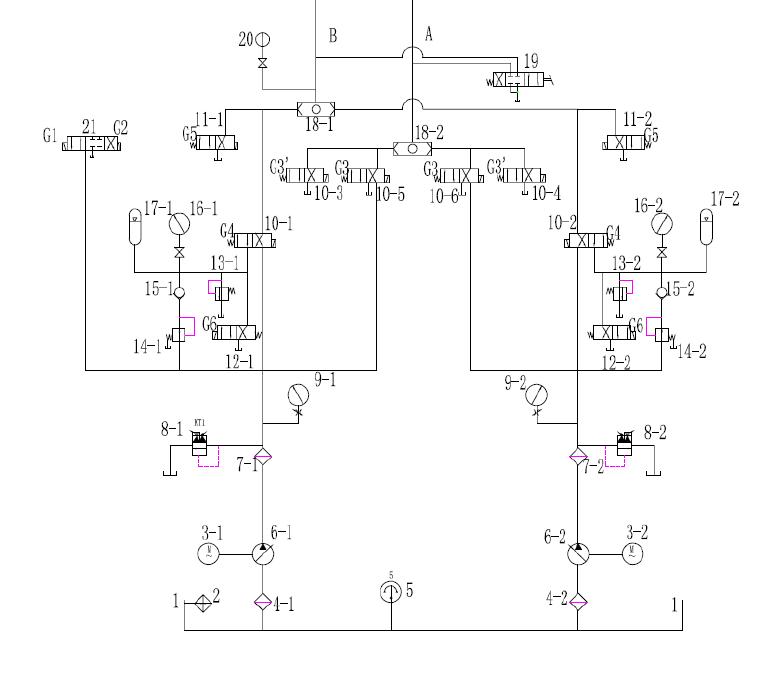

AB两个出油管的回油通道均采用并联的冗余设计,A管通过G3G3’阀回油,B管通过G5G6回油,完全满足2016年版的《煤矿安全规程》第425条关于“安全制动必须有并联冗余的回油通道”的规定,大大提高了系统安全制动时的可靠性。因而具有较高的使用连续性(详见工作原理图1-1)。





工作联锁表:

           电磁阀

工作状态

G1

G2

G3

G3

G4

G5

G6

正常工作

-

-

-

-

井中紧急制动

-

-

-

-

延时-

延时

井口紧急制动

-

-

-

-

-

离合器

状态

打开

-

-

-

-

-

固定滚筒转动

-

-

-

-

-

合上

-

-

-

-

-
